Ампервопьтомметр испытатель транзисторов Ц4341

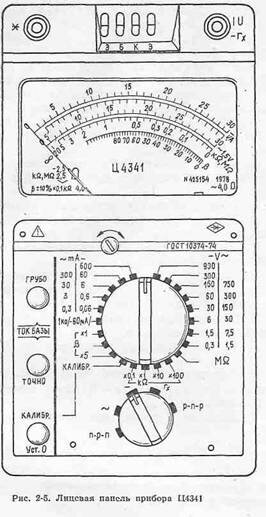

Прибор (рис. 2-5) предназначен для измерения постоянных и переменных тока и напряжения, сопротивления постоянному току и параметров транзисторов.

Основные технические характеристики

1. Пределы измерения:

постоянного тока — 0...600 мА (на пяти диапазонах: 0..Д06; 0...0.6; 0...6; 0...60; 0...600 мА); переменного тока — 0...300 мА (на четырех диапазонах: 0...0.3; 0...3; 0...30; 0...300 мА); постоянного напряжения — 0..900 В (на восьми диапазонах: 0...0.3; 0...1.5; 0...6; 0...30; 0...60; 0..Л50; 0...300; 0...900);

переменного напряжения — 0...750 В (на шест диапазонах: 0...1.5; 0...7.5; 0...30; 0-.150; 0...300; 0...750В);

сопротивления — 0...5000 кОм (на пяти диапазонах нерабочей части шкалы: 0,5..2; 5...20; 50...200; 500... 2000; 5000...20 000 кОм); обратного тока переходов коллектор — база (I_к.о.) эмиттер — база (I_э.о.) и начального тока коллектора (I_к.н.) транзисторов — 0.„60 мкА;

статического коэффициента усиления транзисторов по току β в схеме с общим эмиттером — 10...350.

Погрешности измерения:

постоянных тока и напряжения — не более ±2,5% конечного значения шкалы;

переменных тока и напряжения — не более ± 4 °/о конечного значения шкалы;

сопротивления — не более ±2,5% длины рабочей части шкалы омметра, а на пределе х0,1 к Ω — не более ±10%;

параметров транзисторов (кроме коэффициента усиления)—не более ±2,5% конечного значения шкалы;

коэффициента усиления транзисторов по току — не более ±5% конечного значения шкалы (расчетное значение, которое в действительности за счет разброса параметров транзисторов может доходить до ±10%).

Входное сопротивление, при измерении постоянного напряжения—16 700 Ом/В, при измерении переменного напряжения 3300 Ом/В. Потребляемый ток при измерении постоянного напряжения 60 мкА, переменного — 300 мкА. Падение напряжения при измерении постоянного тока — не более 0,3 В, переменного — не более 1,3 В. Время успокоения подвижной части индикатора — не более 4 с. Изоляция прибора между электрическими цепями и

корпусом выдерживает 3 кВ переменного тока частотой 50 Гц. 8. Рабочее положение прибора — горизонтальное.

Схема прибора

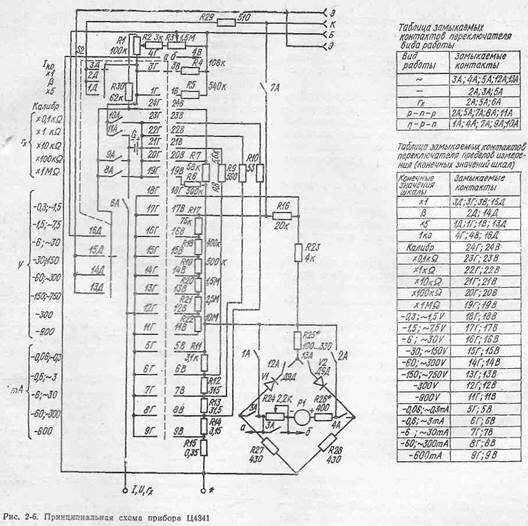

В принципиальную схему прибора Ц4341 (рис. 2-6) входят схемы измерения постоянного и переменного токов, постоянного и переменного напряжений, сопротивления постоянному току и параметров транзисторов.

Схема измерения постоянного тока состоит из микроамперметра Р1 с шунтами R11...R15.

Схема измерения переменного тока содержит микроамперметр Р1, диоды VI, V2 и шунты R11 ... R15.

Схема измерения постоянного напряжения состоит из микроамперметра Р1 с добавочными резисторами R16...R23.

Схема измерения переменного напряжения содержит микроамперметр Р1, диоды VI, V2 и добавочные резисторы R16... R20, R23.

Схема измерения сопротивления постоянному току состоит из микроамперметра Р1, источника питания G и схемы коррекции изменения его напряжения, которая осуществляется переменным резистором R24 с обозначением Уст. 0 — Калибр.. Резисторы R25 и R26 подбираются при регулировке прибора.

Схема измерения параметров транзисторов содержит микроамперметр Р1, источник питания G и схему установки тока базы, который регулируется переменными резисторами R3 (Грубо) и R1 (Точно). Коэффициент β транзистора измеряется в схеме с общим эмиттером при напряжении 3,7... 4, 7 В и сопротивлении 500 Ом в цепи его коллектора.

Работа с прибором

Для получения правильных результатов измерений и предупреждения возможных повреждений прибора при работе с

1. Переключатель вида работы установить в положение — при измерении постоянного тока или в положение при измерении переменного тока.

2. Подключить измерительную цепь к гнездам прибора * и I , U , - r_x

3. Переключатель пределов измерения установить в положение, соответствующее значению измеряемого тока.

4. Отсчет показаний прибора произвести по шкале с обозначением — при измерении постоянного тока или по шкале с обозначением ~ при измерении переменного тока.

Для измерения напряжения нужно:

Переключатель вида работы установить в положение — при измерении постоянного напряжения или в положение ~ при измерении переменного напряжения.

Подключить измерительную цепь к гнездам прибора * и I , U , - r_x

3. Переключатель пределов измерения установить в положение, соответствующее значению измеряемого напряжения,

4. Отсчет показаний прибора произвести по шкале с обозначением — при измерении постоянного напряжения, по шкале с обозначением ~ при измерении переменного напряжения или по шкале ~1,5 V при измерении переменного напряжения на пределе ~1,5 V.

Для измерения сопротивления надо:

1. Переключатель вида работы установить в положение r_x

2. Переключатель пределов измерения установить в положение ХОД, Xl, X10 или Х100 в зависимости от ожидаемого значения измеряемого сопротивления.

3. Вставив штепсель одного из щупов прибора в гнездо *, а штепсель другого — в гнездо * и I , U , - r_x замкнуть накоротко свободные концы щупов и вращением ручки Уст. О — Калибр. добиться установки стрелки индикатора на нулевую отметку шкалы кΩ . Если стрелку индикатора подобным образом установить не удается, следует сменить источник питания.

4. Концы щупов разомкнуть, подключить к ним измеряемое сопротивление и произвести отсчет по шкале кΩ с учетом переводного множителя. При измерении сопротивления на пределе МΩ источником питания служит наружная батарея напряжением 33 ... 43 В.

Для измерения параметров I К.О и β транзисторов необходимо:

1. Переключатель пределов измерения установить в положение Калибр., исключив тем самым возможность подачи напряжения на подключаемый транзистор.

Ручки Ток базы (Грубо и Точно), Уст. О — Калибр. повернуть в левое крайнее положение (против часовой стрелки).

Выводы транзистора подключить к соответствующим зажимам прибора.

Переключатель вида работы установить в положение р—п—р или п—р—п в зависимости от типа транзистора. Неправильная установка этого переключателя приводит к подаче на транзистор напряжения обратной полярности, что может привести к выходу его из строя.

Переключатель пределов измерения установить в положение I_к.о. и отсчитать показание прибора по верхней шкале, учитывая, что полное отклонение стрелки соответствует току 60 мкА.

6. Перед измерением коэффициента р переключатель пределов измерения перевести в положение Калибр. и ручкой Уст. 0 —<, Калибр. добиться установки стрелки индикатора на нулевую отметку шкалы р.

7. После этого переключатель пределов измерения перевести в положение Х5 и ручками Ток базы (Грубо и Точно) установить стрелку индикатора на нулевую отметку шкалы р.

8. Переключатель пределов измерения перевести в положение β и отсчитать показание прибора по нижней шкале. Измеряемый коэффициент р при этом равен отсчитанному числу, умноженному на 5.

9. Если коэффициент β<70 то переключатель пределов измерения следует перевести в положение XI и ручками Ток базы (Грубо и Точно) добиться установки стрелки индикатора на нулевую отметку

шкалы р. Переведя переключатель пределов измерения в положение р, отсчитать показание прибора по нижней шкале. Измеряемый коэффициент р при этом равен непосредственно отсчитанному числу.

Некоторое различие показаний прибора при измерении коэффициента р одного и того же транзистора на пределах Х5 и XI не является признаком некачественной работы прибора и объясняется изменением коэффициента р из-за работы транзистора при разных значениях коллекторного тока и напряжения, что связано с наличием в цепи коллектора резистора R29 сопротивлением 510 Ом.

Если при измерении коэффициента р ручками Грубо и Точно стрелку индикатора на нулевой отметке шкалы р установить не удается (стрелка зашкаливает), то это означает, что коэффициент р при заданном I_к.о. больше величины, соответствующей этому току. Маломощные транзисторы, имеющие одновременно большой обратный ток (I_к.о. >5 мкА) и большой коэффициент усиления (β>150) , не могут быть использованы в большинстве практических случаев.

Для измерения параметра I_э.о. транзисторов нужно:

Переключатель пределов измерения установить в положение Калибр..

Ручки Ток базы (Грубо и Точно), Уст. 0 — Калибр. повернуть в левое крайнее положение (против часовой стрелки).

Эмиттер проверяемого транзистора подключить к зажиму К, базу — к зажиму Б; коллекторный вывод транзистора оставить свободным либо (для удобства работы) подключить к зажиму Э.

Переключатель вида работы установить в положение р—п—р или п—р—п в зависимости от типа транзистора.

5. Переключатель пределов измерения перевести в положение I_к.о. и отсчитать показание прибора по верхней шкале, помня о том, что полное отклонение стрелки соответствует 60 мкА.

Измерение параметра I_к.н. транзисторов производится аналогично, только соединенные между собой выводы эмиттера и базы транзистора подключаются к зажиму Б, а коллектор — к зажиму К.

Окончив измерения, переключатель вида работы не следует оставлять в положении р—п—р или п—р—п, а переключатель пределов измерения — в положении Калибр., так как при этом разрядный ток источника питания достигает 23 мкА, что уменьшает срок службы батареи.
